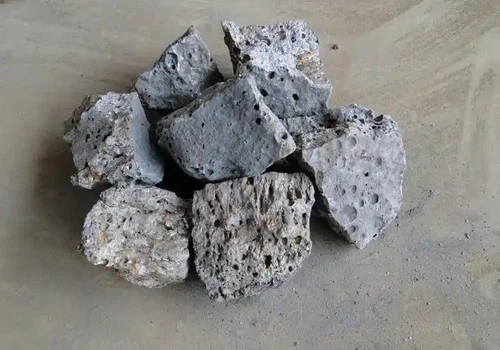

Феррофосфорные сплавы в основном состоят из железа (Fe) и фосфора (P), при этом содержание фосфора обычно составляет от 15% до 25%. Они имеют вид комков или гранул с температурой плавления около 1100-1200 градусов и плотностью 7,2-7,5 г/см³. Их основное влияние на свойства стали обусловлено:
Ограниченная растворимость фосфора в стали в твердом состоянии (всего около 0,02% при комнатной температуре) и его избыточные количества легко осаждаются в виде фосфидов, таких как Fe₃P;
Разница в радиусе атомов фосфора и железа вызывает искажение решетки после твердого раствора, что приводит к эффекту упрочнения;
Фосфор имеет сильную тенденцию к сегрегации, легко накапливаясь на границах зерен и разрушая связи между зернами.
Положительное влияние сплавов FeP на свойства стали
(1) Значительное повышение прочности и твердости (эффект упрочнения твердого раствора)
Фосфор является высокоэффективным упрочняющим элементом, улучшающим механические свойства стали за счет механизма упрочнения твердого раствора:
Растворяясь в решетке железа, атомы фосфора вызывают искажение решетки, препятствуя движению дислокаций и значительно улучшая прочность и твердость стали. Данные показывают, что на каждые 0,01% увеличения фосфора в низкоуглеродистой стали предел прочности увеличивается на 6–10 МПа, а предел текучести – на 5–8 МПа.
Подходящие приложения:Используется в-высокопрочной арматуре зданий (например, HRB500E) и обычной конструкционной стали. Добавляя соответствующее количество феррофосфорного сплава (контролируя содержание фосфора в стали до 0,02–0,04%), можно удовлетворить требования инженерных проектов к прочности без увеличения стоимости сплава.
(2) Улучшенная стойкость к атмосферной коррозии (синергетический эффект пассивационной пленки)
Фосфор может синергетически повысить стойкость к атмосферной коррозии с такими элементами, как медь и хром в стали:
Фосфор может образовывать на поверхности стали плотную композитную оксидную пленку Fe₂O₃-P2O₅, препятствующую проникновению агрессивных сред (воды, кислорода) и повышающую атмосферную коррозионную стойкость;
Типичное применение:При производстве атмосферостойкой стали (например, Q450NQR1) намеренно добавляется сплав фосфора-железа (содержание фосфора в стали 0,06–0,12%), который синергически работает с медью (0,20–0,50%) и хромом (0,30–1,20%), образуя стабильный слой ржавчины. Ее устойчивость к атмосферной коррозии в 2-3 раза выше, чем у обычной углеродистой стали, что делает ее подходящей для мостов, контейнеров и наружных стальных конструкций.
(3) Оптимизация производительности обработки (эффект стружколома)
Соответствующее количество фосфора может улучшить обрабатываемость стали: твердый раствор фосфора немного увеличивает хрупкость стали, облегчая разрушение стружки во время резки, уменьшая запутывание инструмента и повышая эффективность обработки.
Подходящие сценарии применения:Для свободно-режущих сталей (таких как Y15), используемых в токарных автоматах, контроль содержания фосфора в стали на уровне 0,08–0,15 % в сочетании с серой может повысить скорость резания на 20–30 % и продлить срок службы инструмента на 15–20 %.
Негативное влияние феррофосфорных сплавов на свойства стали
(1) Снижение ударной вязкости и пластичности, вызывающее хладноломкость (эффект сегрегации по границам зерен)
Это наиболее заметное негативное воздействие феррофосфорных сплавов, требующее строгого контроля:
Фосфор имеет сильную тенденцию к сегрегации по границам зерен, легко накапливаясь на границах зерен, образуя Fe₃P с низкой -точкой плавления- (температура плавления 1050 градусов), снижая прочность связи между зернами;
При низких температурах зернограничные фосфиды значительно повышают температуру хрупкого перехода стали (например, при увеличении содержания фосфора с 0,01% до 0,05% температура хрупкого перехода низко-углеродистой стали увеличивается с -60 градусов до -20 градусов), что приводит к «хладноломкости» — резкому снижению ударной вязкости при низких температурах, что повышает вероятность внезапного разрушения;
Пороговый эффект: когда содержание фосфора в стали превышает 0,04%, ударная вязкость (k) падает с более чем 100 Дж/см² до менее 50 Дж/см², а удлинение падает с 25% до 15%. Следующее не относится к маркам стали, подвергающимся воздействию низких-температурных условий или ударных нагрузок (таких как сталь для мостов и сталь для сосудов под давлением).
(2) Ухудшение свариваемости (повышенная склонность к горячему растрескиванию)
Фосфор значительно увеличивает риск образования горячих трещин в стали:
Во время сварки фосфор быстро выделяется в сварном шве и зоне термического-воздействия, образуя жидкую пленку с низкой-точкой плавления-, которая склонна к горячему растрескиванию под сварочными нагрузками;
Данные показывают, что когда содержание фосфора в стали превышает 0,03%, частота образования горячих трещин в сварном шве увеличивается более чем в три раза, что требует добавления стабилизаторов сварки (таких как Mn), что увеличивает производственные затраты.
(3) Избыточное содержание фосфора приводит к локальной коррозии (микро-клеточный эффект).
Высокое содержание фосфора нарушает коррозионную однородность стали:
Обогащение фосфором по границам зерен приводит к неравномерному химическому составу на поверхности стали, образуя микроячейки "области с-богатым фосфором - областями с низким содержанием фосфора-, ускоряя локализованную коррозию (например, питтинговую и межкристаллитную коррозию);
Соответствующий предел: содержание фосфора в атмосферостойкой стали должно контролироваться ниже 0,12%. Превышение этого предела увеличивает скорость локализованной коррозии более чем на 50%, сводя на нет положительный эффект устойчивости к атмосферной коррозии.
Стратегии контроля добавления феррофосфорных сплавов и адаптации марки стали
Пределы содержания фосфора для различных марок стали (см. стандарт GB/T 222)
| Марка стали | Максимально допустимое содержание фосфора (P) | Рекомендуемое количество добавления феррофосфорного сплава | Причина базовой адаптации |
| Криогенная контейнерная сталь (например, 16MnDR) | Меньше или равно 0,025% | Активное добавление запрещено. | Предотвращает хладноломкость и обеспечивает ударную-ударную вязкость при низких температурах. |
| Мостовая сталь (например, Q370qE) | Меньше или равно 0,030% | Активное добавление запрещено | Должен выдерживать динамические нагрузки, предотвращать риск перелома |
| Погодоустойчивая сталь (например, Q450NQR1) | Меньше или равно 0,12% | 0.05%-0.10% | Синергически повышает коррозионную стойкость с Cu и Cr. |
| Высокопрочная-армирующая стальная конструкция (HRB500E) | Меньше или равно 0,045% | 0.02%-0.04% | Баланс между прочностью и прочностью, контроль затрат |
| Свободно-режущая сталь (например, Y15) | Меньше или равно 0,15% | 0.08%-0.12% | Оптимизирует стружколомание и повышает эффективность обработки. |
Ключевые технологии контроля присадок
Точный расчет:
На основании исходного содержания фосфора в расплавленной стали и предельного значения целевой марки стали количество добавки рассчитывается с использованием «формулы баланса фосфора», чтобы избежать чрезмерного добавления;
Дисперсная добавка:
Гранулированный феррофосфорный сплав используется и добавляется в расплавленную сталь-проточным способом, чтобы уменьшить локальное обогащение и сегрегацию;
Легирование:
Добавление марганца (Mn) может подавить сегрегацию фосфора (Mn соединяется с S с образованием MnS, уменьшая места обогащения фосфором на границах зерен), обычно контролируя соотношение Mn/P больше или равное 10.
