Раскисляющая способностьферросилицийв основном обусловлено высокой реакционной способностью кремния с кислородом и стабильностью продуктов. Конкретный механизм заключается в следующем:
Термодинамические основы сильного сродства к кислороду:
Свободная энергия химической реакции между кремнием (Si) и кислородом (O) чрезвычайно мала (2SiO + O₂=2SiO₂, ΔG₂₀₀₀K=-1520кДж/моль), намного ниже, чем между железом и кислородом (2Fe + O₂=2FeO, ΔG₂₀₀₀K=-540кДж/моль). Это означает, что при высоких температурах кремний преимущественно соединяется с кислородом, существенно удаляя кислород из расплавленной стали/железа.
Легкое удаление продуктов реакции:
Кремний реагирует с кислородом с образованием диоксида кремния (SiO₂), температура плавления которого составляет 1713 градусов. В жидкой стали (1500-1600 градусов) он существует в виде твердых частиц с плотностью (2,65 г/см³) значительно меньшей, чем у жидкой стали (7,8 г/см³). Он быстро всплывает на поверхность расплавленной стали и удаляется вместе со шлаком, обеспечивая эффективное отделение кислорода.
Высокая-стабильность при температуре обеспечивает полноту реакции:
Кремний имеет температуру плавления 1410 градусов, а ферросилико-кремниевые сплавы (такие какФеСи75) имеют температуру плавления примерно 1200 градусов, что ниже, чем при высоких-температурах производства стали/разливки (1500–1600 градусов). После добавления FeSi быстро плавится, позволяя атомам кремния полностью диффундировать и полностью реагировать с кислородом, избегая неполного локального раскисления.
Ключевые характеристики, способствующие раскислению ферросилиция
Высокое содержание кремния повышает способность к раскислению:

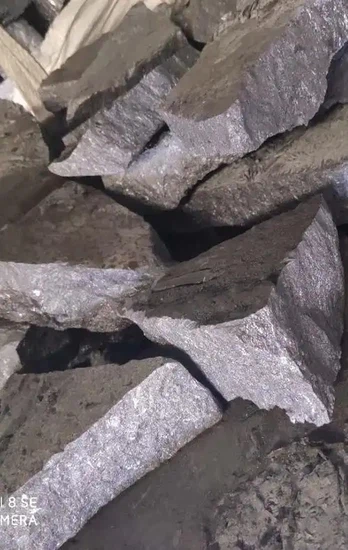

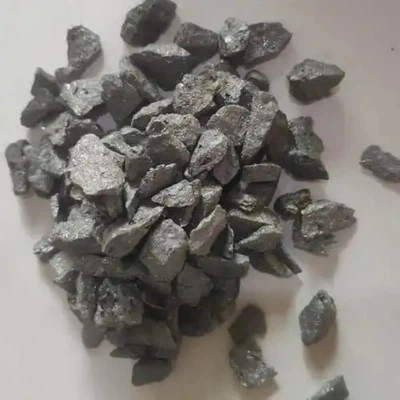

Обычно используемые промышленные марки ферросилиция: FeSi75 (содержание кремния 72–80%) иФеСи65(содержание кремния 60%-65%). Чем выше содержание кремния, тем выше эффективность раскисления единицы массы ферросилиция. Например, 1 кг Ферросилиция 75% способен удалить из расплавленной стали примерно 0,4 кг кислорода, что в 1,5-2 раза больше, чем у сплавов с низким содержанием кремния.
Скорость реакции, адаптированная к металлургическим процессам:
Скорость реакции между кремнием и кислородом увеличивается с температурой. При температуре выше 1500 градусов реакция может быть завершена в течение нескольких минут, что соответствует технологическим требованиям сталеплавильного производства по «быстрому раскислению и сокращению циклов плавки», избегая вторичного окисления расплавленной стали из-за чрезмерно длительного времени раскисления.
Никаких вредных примесей не внесено:
Основными компонентами ферросилиция являются только кремний и железо, не содержащие вредных элементов, таких как сера и фосфор (для промышленного -класса 75# FeSi требуется S менее или равно 0,05 %, P менее или равно 0,04 %). Не загрязняет расплавленную сталь при раскислении, обеспечивая чистоту металлического материала.
Практическое применение и эффекты раскисления ферросилиция.
Основное раскисление в сталеплавильном производстве:
В конвертерном и электродуговом производстве стали ферросилициевый сплав часто используется в сочетании с ферромарганцем и алюминием («предварительное раскисление ферросилиция-марганца + окончательное раскисление алюминия»). Добавка FerroSilicon 75% обычно составляет 0,3-0,8% от массы расплавленной стали, что может снизить содержание кислорода в расплавленной стали с 80-100 ppm до 30-50 ppm, уменьшая оксидные включения и улучшая ударную вязкость и производительность обработки стали.
Литейное раскисление:
При производстве ковкого чугуна и серого чугуна сплав fesi может одновременно достигать как раскисляющего, так и модифицирующего эффекта. Добавление 0,2–0,5 % FeSi 75 позволяет удалять кислород из расплавленного чугуна (предотвращая образование оксидных включений, влияющих на сфероидизацию графита) и способствовать осаждению графита, улучшая тем самым механические свойства отливок.
Специальное раскисление сплавов:
При производстве нержавеющей стали и низко-легированной стали используютнизкий-алюминий, ферросилиций(Al менее или равно 1%) может предотвратить образование включений AlN из алюминия, реагирующего с азотом в стали, обеспечивая коррозионную стойкость сплава и свариваемость.
Ключевые факторы, влияющие на эффект раскисления ферросилиция
Выбор марки ферросилиция:
Для марок стали с высокими-требованиями (таких как подшипниковая сталь и пружинная сталь) предпочтительно использовать FeSi75, чтобы обеспечить тщательное раскисление; для обычной углеродистой стали можно использовать FeSi65, чтобы сбалансировать стоимость и эффект.
Сроки и метод добавления:
Его следует добавлять до или во время процесса выпуска расплавленной стали, чтобы избежать преждевременного добавления, ведущего к окислению кремния шлаком; В больших электропечах можно использовать метод «дополнения потока-», чтобы обеспечить тщательное смешивание ферросилиция и расплавленной стали.
Контроль температуры стали:
Когда температура ниже 1400 градусов, скорость реакции между кремнием и кислородом значительно снижается. Необходимо следить за тем, чтобы температура стали не опускалась ниже 1500 градусов, чтобы избежать снижения эффективности раскисления.
Согласование основности шлака:
Когда основность шлака (CaO/SiO₂) контролируется в диапазоне от 1,8 до 2,2, это способствует объединению SiO₂ и CaO с образованием шлака силиката кальция (CaSiO₃), уменьшая повторное -растворение SiO₂ в стали и улучшая устойчивость к раскислению.
Преимущества и отраслевая ценность раскисления ферросилиция
Высокая экономическая-эффективность:
Стоимость раскисления ферросилиция составляет всего от 1/3 до 1/2 стоимости алюминия, и он широко доступен, что делает его наиболее экономичным раскислителем в промышленном-производстве.
Сильная адаптивность процесса:
Его можно адаптировать к различному металлургическому оборудованию, такому как конвертеры, электропечи и литейные цеха, без необходимости дополнительных модификаций технологического процесса, и он прост в эксплуатации.
Он имеет несколько функций:
раскисляя, он может дополнять кремний и корректировать состав стали/железа (например, улучшать прочность стали и литейные характеристики чугуна), таким образом создавая «один материал для многократного использования».
